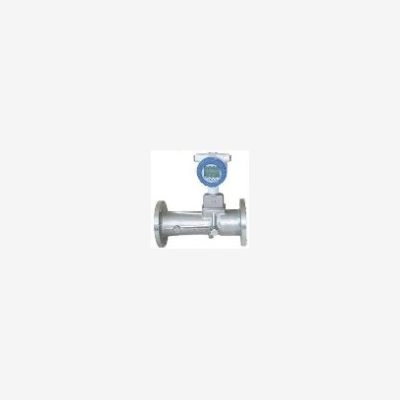

一、 原理
當沿著軸向的流體流量傳感器入口時，在漩渦發生體的作用下，被強制圍繞中心線旋轉，產生漩渦流，漩渦流在文丘里管中旋進，到達收縮段突然節流后，使漩渦流加速，當通過擴散段時，漩渦中心沿一錐形螺旋線進動。此時，漩渦中心通過檢測點的進動頻率與流體的流速成正比。由壓電傳感器檢測到的漩渦流進動頻率信號經放大、濾波、整形后轉換成流量值進行就地顯示或信號選擇。
二、 特點
1、 電路采用表面貼裝工藝、結構緊湊、可靠性高
2、 采用微功耗高新技術，憑內、外電源均可工作，整機功耗低；
3、 采用高性能微處理器和現代濾波技術，軟件功能強大，性能優越；
4、 無機械可動部件、穩定性好、不易腐蝕、無需機械維修；
5、 前后直管段要求低，前≥3DN，后≥1DN；
6、 采用高對比度的液晶顯示器，可顯示累積流量和瞬時流量，讀數方便，清晰直觀；
7、 儀表具有密碼設置功能，防止非法作弊設定；
8、 儀表具有停電數據保存功能；
9、 新地顯示流量值，并帶有脈沖信號和（4~20）mA標準模擬信號遠傳輸出，便于和二次儀表連接。
三、工作電源
內電源：3V鋰電池，功耗≤0.3mW，可使用兩年；
外電源：24VDC±15%，功耗≤1W。
2、輸出信號
脈沖信號：三線制脈沖信號輸出，傳輸距離≤200m;
（4~20）mA標準模擬信號：線性對于（0~Qmax）m3/h流量范圍的模擬信號，傳輸距離 ≤1500m，接管方式為兩線制或三線制。
RS485通訊接口信號，直接與上位機聯網，可遠傳儀表相關參數及實時數據等。同時與專用MODEM可帶8臺流量計。
3、防爆等級：Ex DⅡBT4
四、使用條件
環境溫度：-30攝氏度~+55攝氏度
相對溫度：5%~95%
介質溫度：-30攝氏度~+80攝氏度
大氣壓力：86kPa~106kPa;
五、產品選型
為了更好地使用旋進旋渦流量計，應注意以下幾點：
1、?正確選型
在選型過程中應當把握兩條基本原則，一要保證生產安全，二要保證使用精度。要做到這一點，就必須落實三個選型參數，即近期和遠期的最大、最小及常用瞬時流量（主要用于選定儀表的大小規格），被測介質的設計壓力（主要用于選定儀表的公稱壓力等級），實際工作壓力（主要用于選定儀表壓力傳感器的壓力等級）。
2、?用前標校
為了確保儀表在今后的工作過程中其測量結果的可靠與準確，應在正式安裝前將其送往具有這方面檢定能力及資質的部門，進行一次全流量范圍的系統檢定。
3、?注意安裝
雖然該種儀表對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量?jī)x表都有這樣一些共性，即盡可能避免振動及高溫環境，遠離流態干擾元件（如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等），保持儀表前后直管段內壁光滑平直，保證被測介質為潔凈的單相流體等。
4、?后期管理
為了保證儀表長期工作的準確性、可靠性（避免意外停運和數據丟失），應定期進行系統標校（每1～2年），抄錄表頭數據（每天或每周），更換介質參數（每月或每季）以及不定期查看電池狀況，檢查儀表系數及鉛封等。
5、?內部維護
氣質臟污或其它原因，需要對儀表的測量腔體及其構件進行定期檢查或清洗。有一點必須特別注意：對于同規格的旋進旋渦流量計，其旋渦發生體、導流體等核心組件并不能互換。否則，須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器進行系統校正
? |
