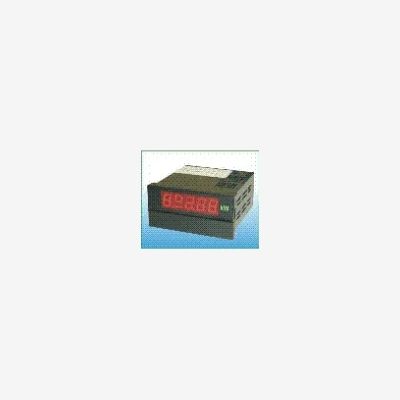

數顯功率表，TE-BW

使用微信掃描二維碼分享朋友圈，成交更快更簡單！

??????◎ 面板按鍵設定PT、CT參數?

?????◎ 紅色高亮數碼管14.2mmH

?????◎ 外形尺寸48H×96W,開關電源AC 90～265V供電

?????◎ 可帶電流變送輸出或RS485通訊接口?

一、型號及含義

二、技術參數

三、菜單操作說明

1、顯示與按鍵：

五位數碼管顯示，最前面一位是符號位，后面四位為有效數值；量程自動切換。
??? 按住 鍵持續2秒，本儀表自動進入設定狀態，每按一下，自動進入下一項參數設定，若退出設定，按住 鍵持續2秒即可；在設定狀態，每按一下△鍵，設定值循環增加，按住不放，設定值快速循環增加，每按一下▽鍵，設定值循環減小，按住不放，設定值快速循環減小。

2、功能菜單

四、接線圖及連接方式

1、接線圖

????????????????

??? (此接線圖僅供參考,具體接線以儀表機殼標簽為準)

2、連接方式

五、外形及開孔尺寸

六、變送輸出

???? 1、變送輸出為可選件，用戶若需要此功能，定貨時必須說明
???? 2、帶一路或則三路變送輸出（4-20 mA, 0-5V, 4-12-20 mA 等可選），電流輸出最大負載能力為510Ω，電壓輸出負載大于5K。
???? 3、變送對應關系：交流電壓電流表一般為：輸入信號為0時對應輸出0V或4mA，輸入標稱信號時對應輸出5V或20mA； 直流電壓電流表除上述對應關系以外，如果考慮負信號輸入時可用4-12-20mA，即負標稱信號時對應輸出4mA，輸入信號為0時對應輸出12mA ，輸入正標稱信號時對應輸出20mA。功率表同電壓電流表，即當輸入標稱電壓電流信號，相角有功功率表時為0度，無功功率表時為90度時，得到的相應功率值對應變送滿度輸出，無信號輸入時對應0V或4mA。另外也可用4-12-20mA，這時當輸入標稱電壓電流信號，相角有功功率表時為0度，無功功率表時為90度時，得到的相應功率值對應變送滿度輸出無信號輸入時對應12mA，輸入標稱電壓電流信號，相角有功功率表時為180度，無功功率表時為-90度時變送輸出4mA。功率因數和角度表，相角為0度時對應輸出0V 或4mA相角為90度時對應輸出5V或20mA。頻率表，頻率為40HZ時對應輸出0V或4mA，頻率為60HZ時對應輸出5V或20mA。

七、通訊功能詳細說明 (略)

八、使用與訂貨注意事項

1. ? 用戶在使用前必須仔細閱讀使用手冊，嚴格按照手冊規定的方法進行接線和操作設定，否則會影響到使用安全和儀表的正常運行；
2. 用戶訂貨前必須事先參考有關TE-BW194P的產品說明，根據實際需要作功能選擇；
3. 用戶在訂貨時請標明測量的功率值等級，以便為您提供最佳面板顯示單位;
4. 用戶在訂貨時無特殊說明時，我們將提供三相三線制功率表;
5. 請按照規定的相位接入電流、電壓信號，切勿接反;
6. 未經許可，不得擅自拆開儀表;
7. 本產品附件：安裝配件　1付，說明書　1份，合格證　1份;
8. 本產品自出廠之日起質保1年，終身維修;

?
