干變溫控儀

使用微信掃描二維碼分享朋友圈，成交更快更簡單！

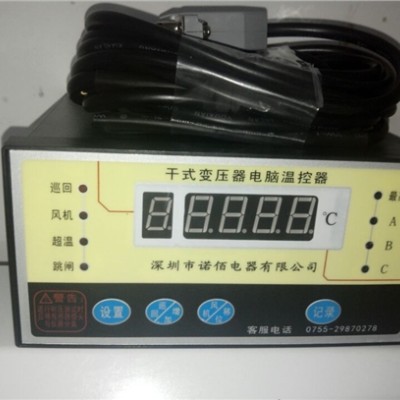

BWD-3K320C 本儀器是我公司為新式風冷干式變壓器而設計的新一代電腦溫度控制器,它采用美國生產的單片計算機為控制核心，結合最先進的數據存貯技術設計而成,從而使整個產品的性能邁上了一個新臺階。和傳統的模擬與數字電路組成的溫度控制器相比,本儀器因采用高性能的微電腦控制器，使所需電子元器件的數量減少一半以上,從而使本儀器的電路設計和結構設計大大簡化，這樣就極大提高了本儀器的運行可靠性。我公司生產的電腦溫度控制器，溫度設定只需通過面板上的幾個按鍵的設置就可實現，而且設定的參數在停電后永不丟失。本儀器還具有“黑匣子”功能，可記錄變壓器掉電時刻的線包繞組的溫度。在抗干擾方面，本儀器在設計上采用硬件和軟件相結合的抗干擾措施,共同***溫控器的工作，從而達到了極強的抗干擾能力。在使用方面，本儀器還具有操作簡單、安裝方便、維護容易的特點。

本產品性能符合JB/T7631-2005《變壓器用電子溫控器》標準

本產品生產體系通過ISO9001：2000質量體系認證

本產品被國家科委和國家經貿委評審為1997年度國家重點新產品

技術參數

1測溫范圍：     -30℃－200℃

2測溫精度：     0.5%FS±１個字

3分辨率：       0.1℃

4 工作電壓：     AC176Ｖ～AC242Ｖ( 50Hz )

5功耗：        ５ＶＡ

6繼電器觸點容量：10Ａ／220ＶＡＣ

7儀表重量：      ＜1Kg

8儀表外形尺寸：   160mm×80mm×134mm（寬×高×深）

9開孔尺寸：       152mm×76mm（寬×高）

產品功能介紹

1電源輸入端(2、3)：外接交流220Ｖ電源，供溫控儀工作電源。

2跳閘輸出端(4、5)：無源常開觸點，當線包溫度高于跳閘溫度時，觸點閉合，輸出一個開關信號控制自動跳閘。

3報警輸出端(6、7)：無源常開觸點，當線包溫度高于報警溫度時，觸點閉合，輸出一個開關信號給遠方控制柜。

4故障輸出端(8、9)：無源常開觸點，當傳感器故障時或開門報警時，觸點閉合，輸出一個開關信號給遠方的故障報警裝置。

5開門報警輸入端（10、11）：此輸入觸點為無源觸點，不可外接有源信號。當此端口短路時，溫控器蜂鳴器發出報警聲，同時故障輸出端閉合。

6傳感器插座(DB15插座)：連接三相線包的溫度傳感器。

7風機輸出端（12、14）：當不開風機時，12、14兩端沒有電壓輸出；當開風機時，12、14兩端有交流220Ｖ輸出。

RS485數字通訊

   3K320C型溫控器具備RS485接口，從后蓋板上的九芯端子（DB9）的第7腳為B-（黑色），6腳為A+（紅色）引出RS-485信號。通訊協議兼容MODBUS協議的RTU格式，光盤另附。
包裝說明：
      紙包裝要注意輕拿輕放、請勿猛烈撞擊以防包裝箱和產品破損、切勿淋雨和陽光暴曬、置放于干燥通風處

售后服務：

        1、  自出廠之日起，因產品內部組件質量原因并非人為故障，一年包換；

         2、   自出廠之日起，因產品內部組件質量原因并非人為故障，兩年保修；

           3、    終身維修，若產品超出三包服務期限，我公司實行免費維修，如果需要更換零部件的收取成本費，免收人工費。

         我公司保修對象僅用于購買本公司產品的用戶
