中文名光纜交接箱環境溫度-40℃-+60℃相對濕度≤95%大氣壓力70kpa-106kpa

聯系電話：13655785510

座      機：0574-23627637

郵     箱：578551888@qq.com

聯 系 人：熊先生

制造公司：寧波宏脈通信科技有限公司

地      址：浙江省寧波慈溪市觀海衛鎮工業區

目錄

 性能

光纜交接箱是安裝在戶外的連接設備，對它最根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。

纜配纖容量3部分。

宏脈光交接箱設計原則及施工規范

光纜交接箱是用于光纖網絡中主干光纜與配線光纜節點處的接口設備，它用于室外光纜的連接、配線和調度，并通過光纖活動連接器和跳線將光纜和光纜中各纖芯進行靈活連接。

1.宏脈光交接箱覆蓋區域界限應符合下列要求：

• ? 應按照自然地理?xiàng)l件，結合接入點密度與容量、原有管線資源的合理利用等因素綜合考慮，將就近的接入點劃在一個交接區里。
• ? 交接區的邊界應以河流、湖泊、鐵道、公路干線、城市主要街道、公園、高壓走廊及其它妨礙線路穿行的大型障礙物為界，交接區的地理分界線力求整齊。
• ? 交接區的劃分要以近期為主，兼顧遠期發展，服務面積不宜過大。

2.宏脈交接箱配線光纜的容量確定

光纜交接箱配線容量可以參照下面公式進行計算:

   光纜交接箱配線容量（芯）＝最終光接入點數×2×有效接入點率；式中的有效接入點率取50%。

   因接入接入點的不確定性，光纜配線容量?jī)H作為計算交接箱容量的依據，而不作為工程設計和施工實際容量。光纜配線工程的設計按業務需求、分期分布實施。

3.宏脈交接箱主干光纜的容量確定

光纜主干的確定應根據光纜的配線容量按一定的比例進行配置,但考慮到主干接入的不確定性，主干容量選取時，應根據接入接入點的配線容量按一定比例計算，同時又要考慮主干不確定性因素，進行適度冗余。

   主干與配線的比例一般取K=1：1.2～1.5。

   主干不確定性因子L取1.2。

   主干光纜容量(芯)＝配線容量(芯)×K×L。

   考慮到主干光纜路由資源的充分利用，避免重復建設，主干光纜的布設可以一次到位。

4.宏脈交接箱的選定

    與市話電纜接接箱類似，光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引人光纜交接箱后，經固定、熔接、配纖后，使用跳纖將主干層光纜和配線層光纜連通。交接箱的使用期是同網絡使用期一樣，通常約20-25年。

   選擇高品質的室外箱體使其具有高強度、抗沖擊、耐腐蝕和具有保溫隔熱功效可減緩箱內外溫度劇烈變化，能有效防止箱體內由于氣候驟變而引起的水氣凝結。從而減少凝露現象的產生，并有效地保證箱體內光器件工作環境，同時配合選用耐環境變化的光器件和設計合理的盤纖、跳線路由，能大大減少由于環境變化而產生的光器件附加衰耗的增加和光纖微彎的產生。

   交接箱采用?？旎O(shè)計，使運營商能夠隨著接入點的增加而方便擴容，延長了固定資產的投入。

   小型化、高密度、安裝靈活的特點，使交接箱可以減少室外占地面積和行人的注意，避免引起人為的破壞。

    ●箱體性能：

   光纜交接箱既然是一種室外設備，那么對它最根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。

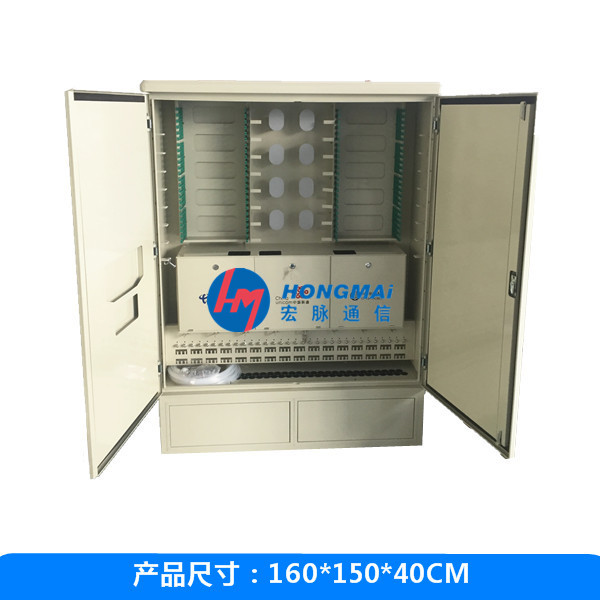

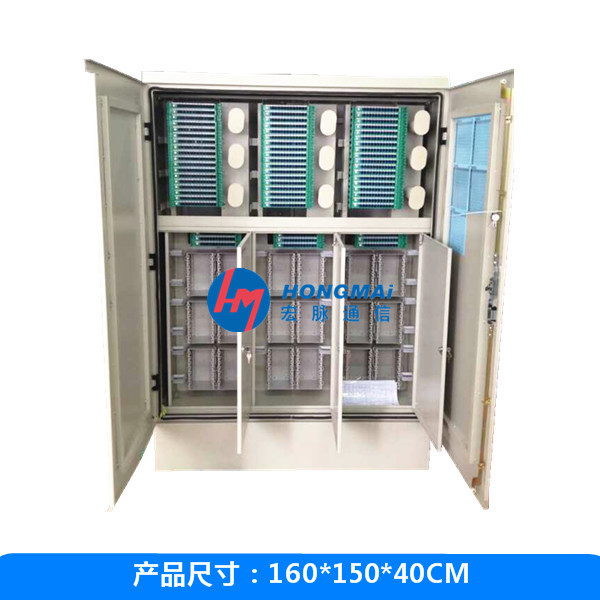

    ●容量：1.產品外形尺寸：1030*550*310,1450*750*320,1450*750*540

 2.最大容量：72芯96芯144芯288芯360芯432芯576芯720芯864芯1152芯



   在實際設計和工程中，人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好，但這樣可能帶來的后果是：箱體體積增大、設備價格增高。那么更合理的情況應該是怎樣的呢?從光纜交接箱的原理圖可以看出，光纜交接箱的容量實際上應包括主干光纜直通（或直熔）容量、主干光纜配線容量和分支光纜配線容量三部分。
